Koje su klasifikacije nepovratnih ventila?

Kao ključna oprema za sprečavanje srednjeg povratnog toka,nepovratni ventilise široko koriste u cevovodnim sistemima. Prema različitim strukturama i principima rada, nepovratni ventili se uglavnom dijele u sljedeće kategorije:

1. Zakretni nepovratni ventil

Rotacijski nepovratni ventil se otvara i zatvara rotacijom diska ventila oko fiksne ose. Kada medij teče naprijed, disk ventila se otvara; Prilikom kretanja unazad, disk ventila se zatvara pod vlastitom težinom i reakcionom silom medija. Njegove prednosti su nizak otpor protoka, brzo otvaranje i zatvaranje, pogodan za scenarije velikog prečnika, niske brzine protoka kao što su izlazi pumpe ili horizontalni cjevovodi. Međutim, tokom velike brzine protoka može doći do efekta vodenog čekića i potreban je tampon uređaj.

2. Podignite nepovratni ventil

Disk ventila liftanepovratni ventilkreće se duž vertikalne ose tijela ventila. Kada teče naprijed, srednji tlak gura disk ventila prema gore; Prilikom kretanja unazad, disk ventila pada pod djelovanjem gravitacije ili sile opruge, odsijecajući medij. Ovaj tip nepovratnog ventila ima dobre performanse zaptivanja, ali visoku otpornost na protok, i uglavnom se koristi u aplikacijama malog kalibra, visokog pritiska ili vertikalno instaliranim, kao što su parni sistemi.

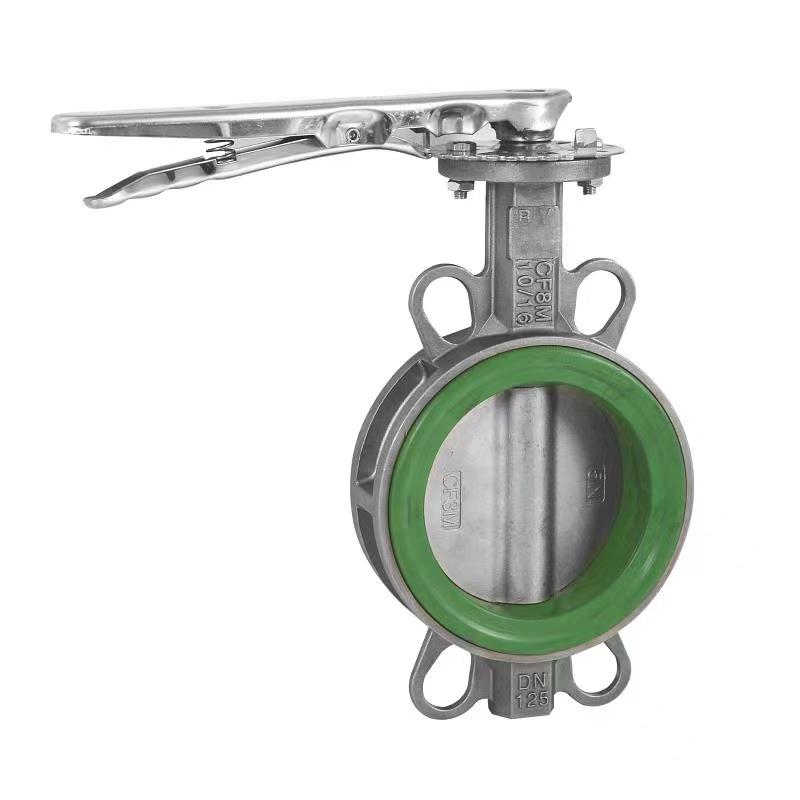

3. Leptir nepovratni ventil

Leptir nepovratni ventil kombinuje karakteristike rotacionih i leptir ventila, sa kružnim diskom koji se rotira oko centralne ose. Ima kompaktnu strukturu i malu težinu, pogodan je za cjevovode velikog prečnika i niskog pritiska, a uobičajeno se koristi u vodoopskrbi i odvodnji. Ali brtvljenje je relativno slabo i zahtijeva redovno održavanje.

4. Membranski nepovratni ventil

Membranski nepovratni ventili koriste elastičnu deformaciju gumenih dijafragmi za kontrolu otvaranja i zatvaranja. Kada medij teče naprijed, dijafragma se otvara; Prilikom vožnje unazad, dijafragma se odskače kako bi zapečatila kanal. Ovaj tip nepovratnog ventila nema mehaničko trenje i dug je vijek trajanja, ali je njegova otpornost na temperaturu i pritisak ograničena i uglavnom se koristi za sredstva za čišćenje ili sisteme niskog pritiska.

5. Klipni nepovratni ventil

Povratni ventil klipa se otvara i zatvara kroz saradnju klipa i opruge. Srednji pritisak savladava silu opruge kako bi gurnuo klip da se pomeri, a opruga se vraća i zatvara pri kretanju unazad. Ima odlične performanse zaptivanja i pogodan je za okruženja sa visokim temperaturama i visokim pritiskom, kao što je petrohemijska industrija, ali je njegova struktura složena i visoka cena.

Primjenjivi scenariji različitih tipovanepovratni ventilimoraju biti sveobuhvatno odabrani na osnovu karakteristika medija, pritiska, brzine protoka i uslova ugradnje kako bi se osigurao siguran i efikasan rad sistema.
